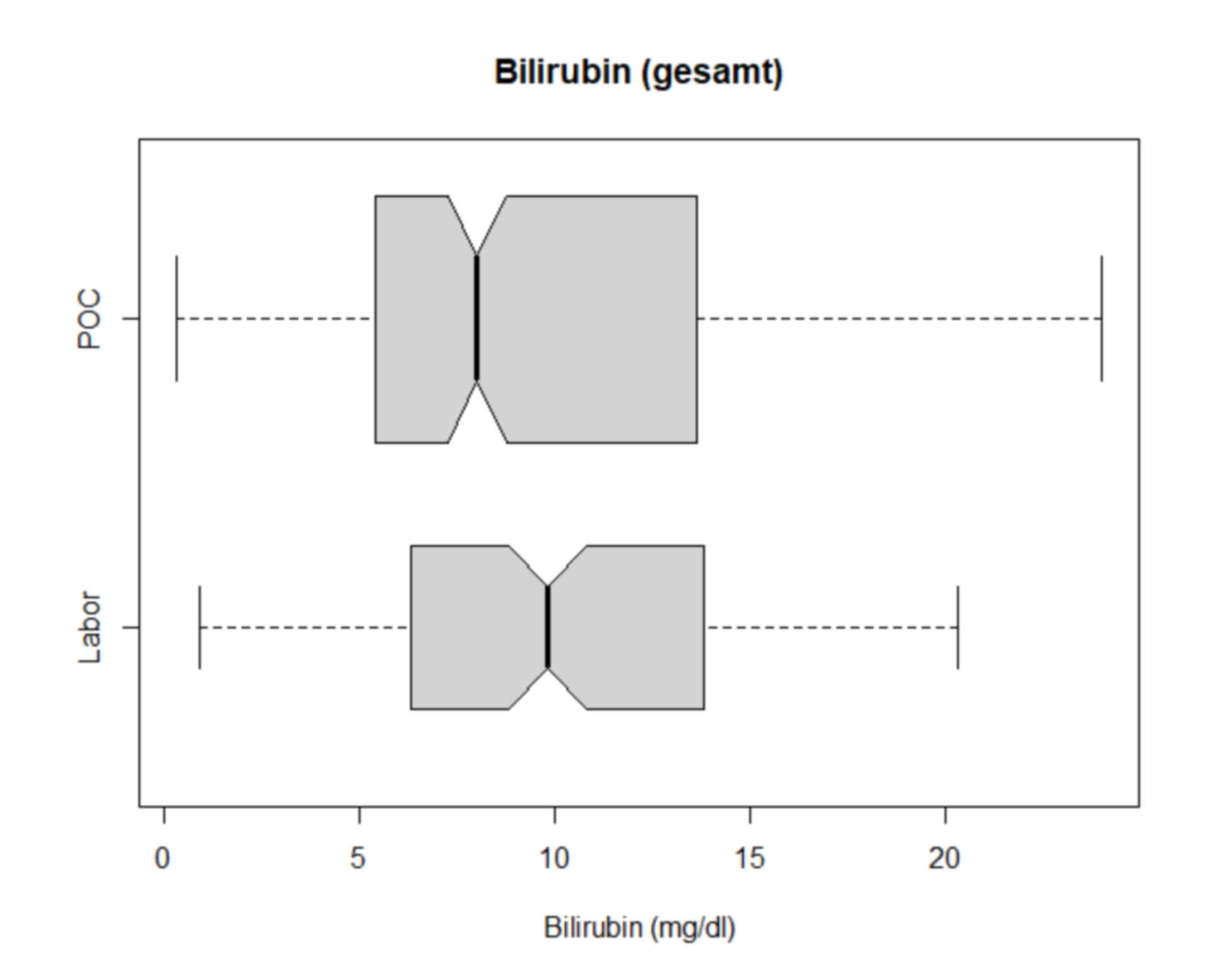

Bildbeispiel eines Boxplot-Diagrammes, in dem Laborergebnisse verglichen werden, die mit zwei unterschiedlichen Methoden ermittelt wurden, hier in der Geschmacksrichtung waagerecht. Diese Grafik enthält als Varianten so genannte Notches (Kerben) um den Median der jeweiligen Werte. Die Notches entsprechen dem Konfidenzintervall der Mediane. Wenn sich in einer Vergleichsdarstellung die Notches nicht überlappen, ist dies ein Indikator, dass die Mediane der beiden Wertegruppen unterschiedlich sind. Außerdem ist die Breite der Boxen variabel, sie ist proportional zur Anzahl der Werte in der jeweiligen Gruppe. Die Anzahl der Werte in der Gruppe "Labor" ist 137, in der Gruppe "POC" 310. Die Grafik dokumentiert insofern einen fehlerhaften Einsatz der Notches, weil zu deren Vorrausetzungen gehört, dass die Stichprobengröße annähernd gleich ist. Für die Erstellung wurde das Statistik-Programm "R" verwendet.
